離子膜法燒堿工藝制堿技術是當今領先制堿技術，具有投資少、生產成本低、產品質量好、無污染等優點，代表了電解制堿技術的發展方向。它的工藝裝置控制要求嚴格，對儀表的測量精度、穩定性及可靠性都有很高的要求，特別是對介質流量的控制。所以在離子膜法燒堿生產中大量使用具有結構簡單、刻度直觀、安裝維護方便等特點的金屬管轉子流量計來滿足其工藝控制要求。
以下是關于金屬管轉子流量計在離子膜法燒堿中應用的相關內容總結：
工作原理及結構

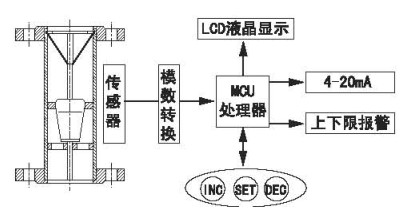

基于定壓降變節流面積測流量原理，流體自下而上流經錐管使浮子產生位移，浮子位移與流量相關，通過磁鋼耦合等使指針指示流量值，并可將轉角信號轉換為電流信號輸出。
傳感器由錐管、浮子組成；指示器由刻度盤等組成；轉換器由角位移轉換器等組成，分為現場指示型和電遠傳型。
應用及選型
1.某化工公司離子膜法燒堿裝置中使用62臺金屬管轉子流量計測量多種介質流量。
2.測量高溫腐蝕性介質時，襯里結構易因溫度高而腐蝕變形，應盡量采用金屬結構。
3.不同介質需選用不同防腐材料，如鹽水用鈦材，堿液用SUS316L材質，鹽酸用鉭材或SUS304內襯PVC，去離子水及氮?dú)庥肧US304奧氏體不銹鋼。
4.電解廠房防爆場所，電遠傳型應選隔爆型或本安防爆型，還需根據流量范圍選用。
安裝
1.垂直安裝在無震動管道上，傾斜角度一般不超規定值。
2.上下游安裝閥門，設置管路旁路及旁通閥。
3.臟污流體上游裝過濾器，含鐵磁性雜質流體前裝磁過濾器。
4.流體由下至上流動，下游裝單向閥。
5.被測流體為脈動流時，上游安裝緩沖器或定值器。
使用及維護
(1)使用流量計前應檢查儀表運行及各部分活動是否正常，浮子在錐管內活動是否靈活，指示部分是否可靠跟隨。
(2)使用時應緩慢地開啟上游閥門至全開，然后調節下游調節閥調節流量；當流量計停止使用時，應先緩慢地關閉全開閥，然后再關閉流量調節閥。
(3)使用耐腐蝕型流量計時必須采取措施避免流量計驟熱、驟冷的沖擊而造成流量計襯里材料的剝離與損傷，影響測量的正確性。
(4)流量計在使用中，如果指針由于流體狀態不穩而造成抖動，不易讀數時，可在阻尼機構中注人少許硅油，以增加阻尼效果。
(5)當需要維修流量計浮子組件時，應從管路上拆下流量計。拆裝及清洗時一定注意不要損傷浮子的最大徑部，不要碰彎浮子導向桿。
(6)根據測量介質清潔程度、腐蝕性情況，定期對流量計進行檢查和維修。
(7)加強崗位操作人員的培訓，消除由于操作不當而引起的儀表損壞，延長儀表使用壽命。
4結語
隨著機械加工和智能化技術的發展，金屬管轉子流量計的應用范圍更加廣泛。熟悉和掌握金屬管轉子流量計的工作原理和結構，進一步提高使用和維護水平，真正發揮儀表“火眼金睛”的功效。
